Введение

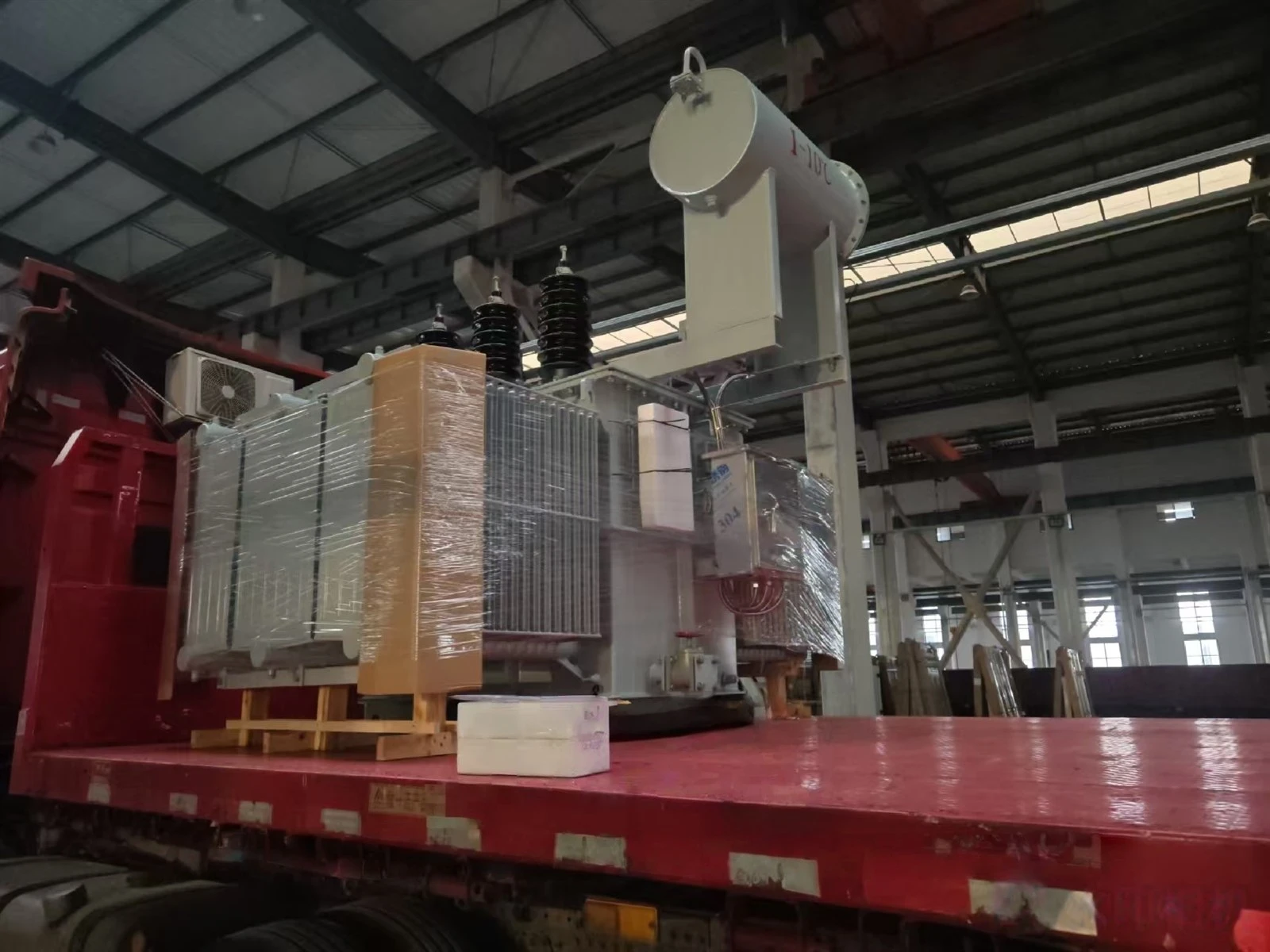

Недавно масляный трансформатор мощностью 2000 кВА был отправлен из VKE в промышленный парк высоких-технологий в Южном Китае. Это «электрическое сердце» обеспечит мощную и надежную энергетическую поддержку недавно развернутого автоматизированного сборочного центра на территории парка.
Производственные процессы
1. Укладка ядра
Листы холоднокатаной-холоднокатаной-кремнистой стали (толщиной 0,23–0,3 мм) укладываются в стопку со ступенчатым-сечением, чтобы уменьшить потери на вихревые токи.
Пластины сердцевины склеиваются клеем из эпоксидной смолы и плотно стягиваются стальными лентами. Потери без нагрузки-должны соответствовать стандарту GB/T 6451-2015.
2. Обмотка
Обмотка низкого-напряжения изготовлена из плоского медного провода, площадь поперечного сечения- которого рассчитана исходя из плотности тока от 2,5 до 4 А/мм². Обмотка высокого-напряжения имеет много-цилиндрическую структуру с изоляционной бумагой Nomex между слоями для изоляции.
После намотки катушка подвергается сушке при постоянном-давлении (при температуре 110 градусов ±5 градусов в течение 48 часов или более) для удаления влаги.
3. Сборка активной части
Сердечник и обмотки собираются вместе и закрепляются с помощью изолирующих прокладок, чтобы обеспечить достаточное расстояние между основной изоляцией (например, больше или равно 25 мм для трансформатора 10 кВ).
В качестве проводов используются луженые медные шины, а все точки сварки должны быть проверены рентгеновским-снимком на предмет отсутствия воздушных отверстий.
Строительство резервуаров
Корпус резервуара изготовлен из стальных пластин Q235 (толщина не менее 6 мм). Сварные швы должны пройти испытания на проникновение керосина (отсутствие утечек).
Радиатор выполнен из гофрированных панелей, площадь теплоотдачи которого составляет 1,2-1,5 м²/кВт.
Вакуумная заправка масла
Перед заливкой масла вакуумируйте систему до давления менее или равного 133 Па и поддерживайте это давление в течение 4 часов, чтобы гарантировать, что содержание воды в изоляционном масле составляет менее или равно 10 ppm.
После заливки масла трансформатор оставляют стоять на 24 часа перед проведением испытания на выдерживаемое напряжение (напряжением промышленной частоты 35 кВ в течение 1 минуты).

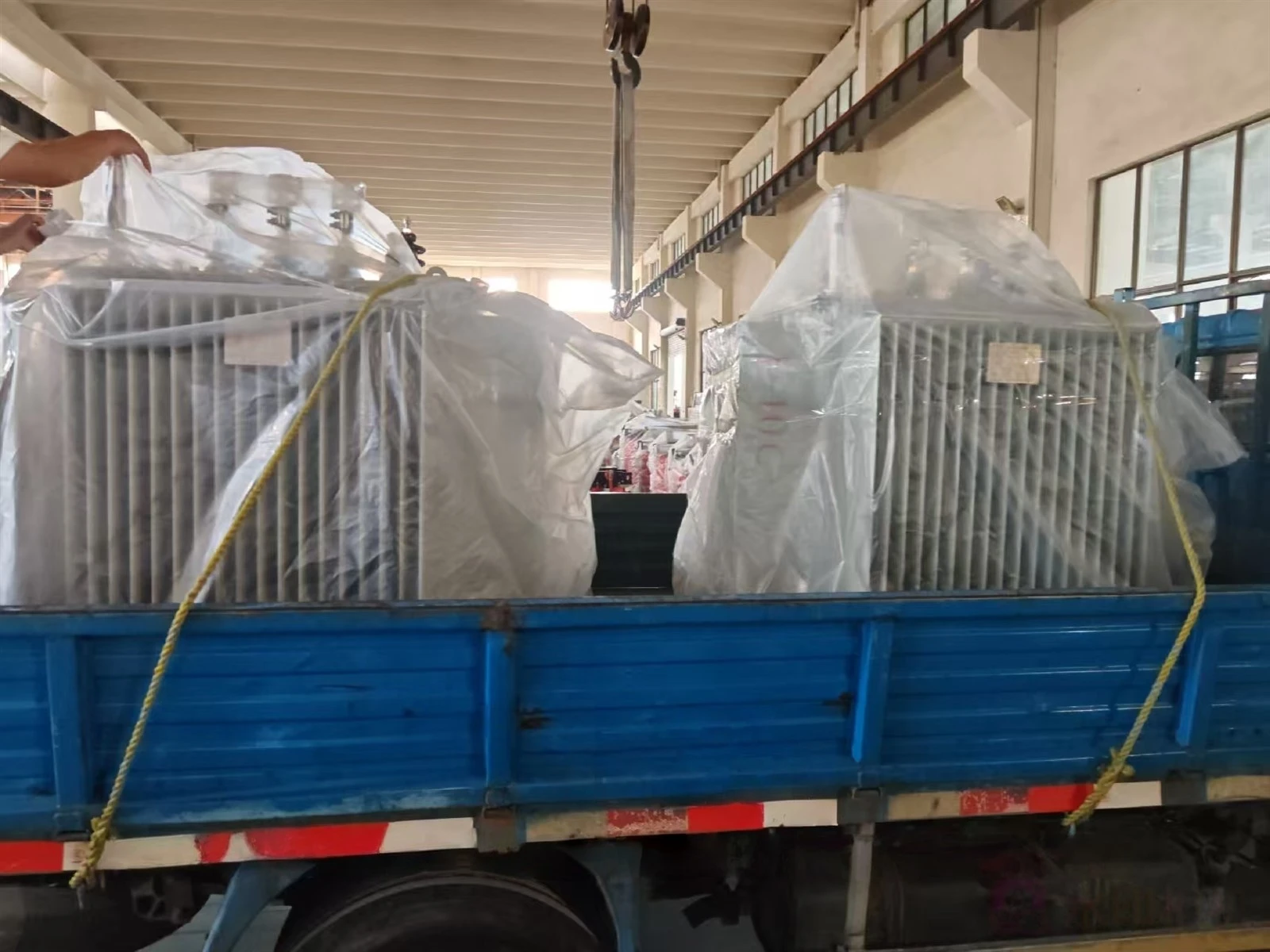

VKE поставила широкий спектр моделей......
Обладая глубоким отраслевым опытом, VKE специализируется на предоставлении индивидуальных решений. Мы тесно сотрудничаем с клиентами, чтобы понять их уникальные проблемы и поставлять трансформаторы, которые идеально подходят для их проектов.
