Введение
Компактная подстанция 11 кВ объединяет отсек высокого-напряжения, отсек трансформатора и отсек низкого-напряжения в единый полностью герметичный компактный блок. Его успешное применение в различных областях (например, в промышленных парках, на станциях возобновляемых источников энергии, в городских электросетях) доказывает, что это безопасное, надежное и энергоэффективное энергетическое-решение.
Ключевые компоненты

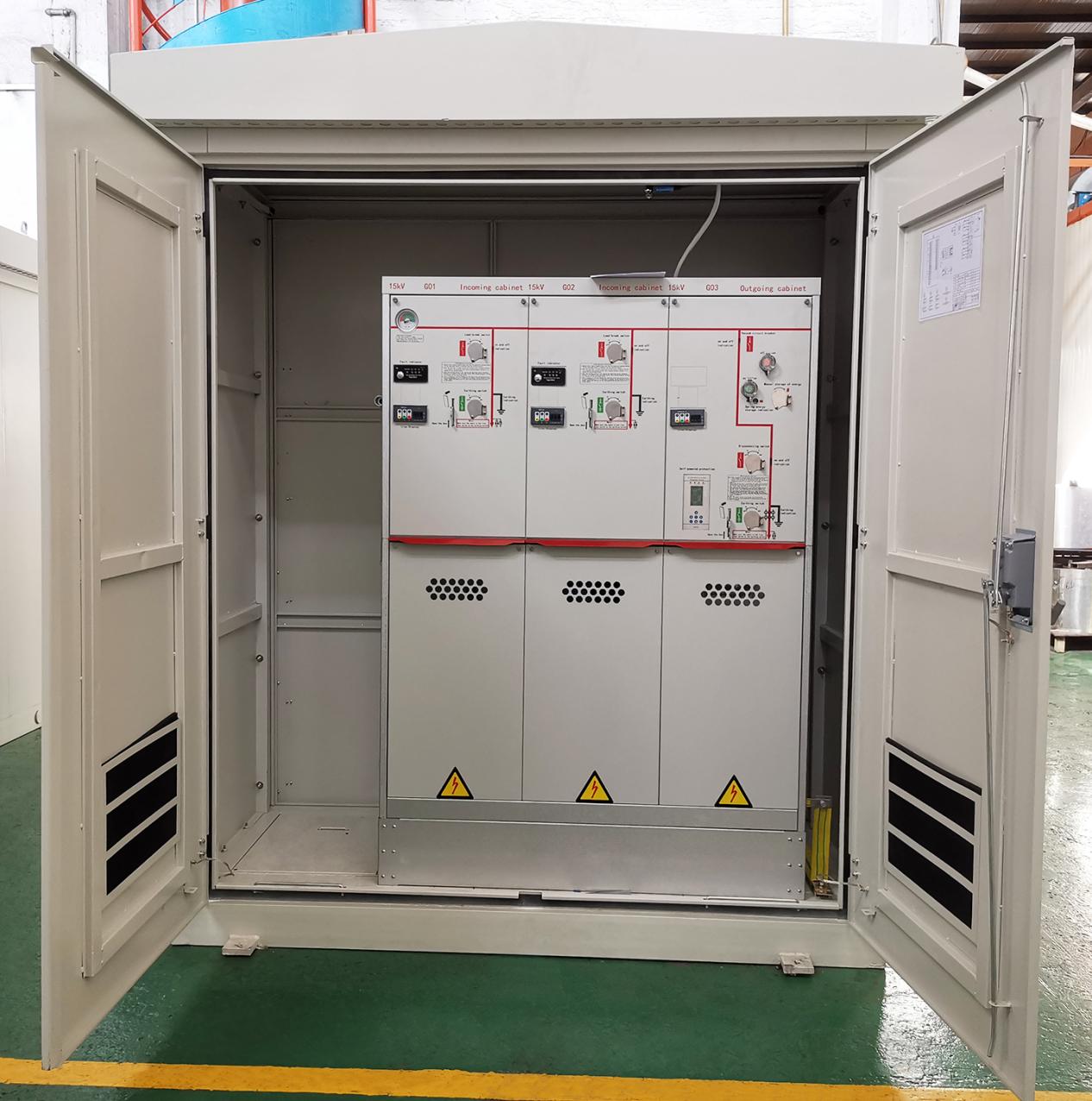

Hвысокое-напряжение(ВН) Сотделение
Функция: размещает высоковольтное электрооборудование.
Основное оборудование:
Выключатель нагрузки высокого напряжения
Высоковольтный предохранитель
Разрядник высокого напряжения
Высоковольтное устройство отображения в реальном времени
Разъем кабеля высокого напряжения

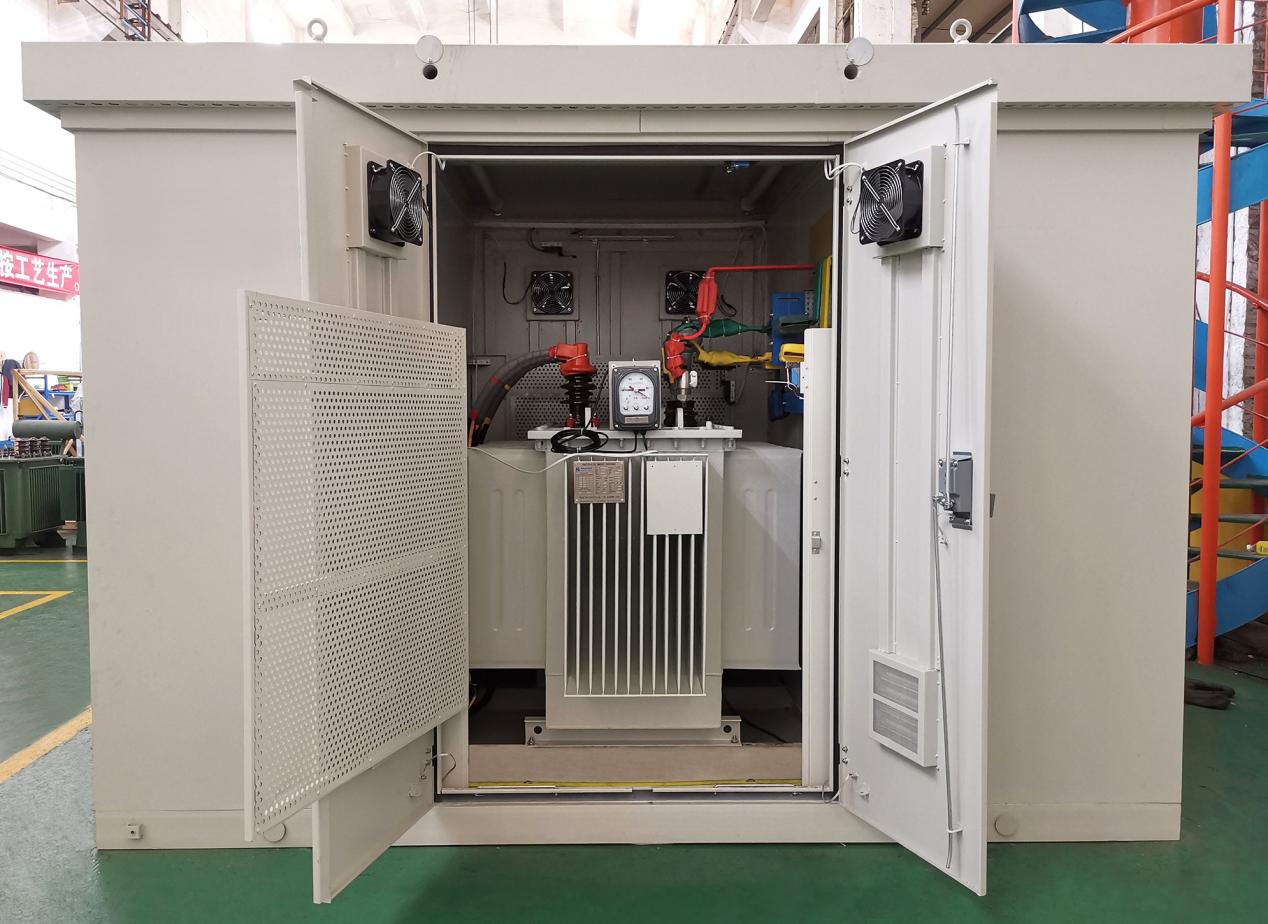

Трансформаторный отсек
Функция: содержит силовой трансформатор
Функции:
Обычно используются трансформаторы масляного или сухого типа.
Оснащен системами контроля температуры и вентиляции.
Включает меры против-конденсации.
Низкий-vОтсек напряжения (LV)
Функция: размещает распределительное оборудование низкого напряжения.
Основное оборудование:
Автоматический выключатель низкого напряжения
Устройство учета
Устройство компенсации реактивной мощности
Выходной коммутатор низкого напряжения
Устройство защиты и контроля
AвспомогательныйSсистема
Корпус изготовлен из стальных пластин или не-металлических материалов и обладает анти-коррозионными, водонепроницаемыми и пыленепроницаемыми свойствами.
Система вентиляции обеспечивает надлежащий отвод тепла с возможностью как естественного, так и принудительного охлаждения.
Система освещения представляет собой внутреннее рабочее освещение и внешние индикаторные лампы.
Система безопасности включает в себя дверные замки, заземляющие устройства, предупреждающие знаки и т. д.
Спецификация
| Номинальная мощность (кВА) |
Комбинация напряжений | Символ группы соединений | Нет-потерь нагрузки (Вт) | Потеря нагрузки (75 градусов з.д.) |
Нет-ток нагрузки, % | Сопротивление короткого-замыкания, % | ||
| ВН(кВ) | Врезка под высоким давлением | L.V.(V) | ||||||
|
30 |
6 6.3 10 10.5 11 12.47 13.2 1.38 |
±2x2.5 ±5 |
120 220 380 400 440 480 600 |
Дин11 | 100 | 630 | 2.1 | 4.0 |
|
50 |
130 | 910 | 2 | |||||
|
63 |
150 | 1090 | 1.9 | |||||
|
80 |
180 | 1310 | 1.8 | |||||
| 100 | 200 | 1580 | 1.6 | |||||
| 125 | 240 | 1890 | 1.5 | |||||
| 160 | 280 | 2310 | 1.4 | |||||
| 200 | 340 | 2730 | 1.3 | |||||
| 250 | 400 | 3200 | 1.2 | |||||
| 315 | 480 | 3830 | 1.1 | |||||
| 400 | 570 | 4520 | 1 | |||||
| 500 | 680 | 5410 | 1 | |||||
| 630 | 810 | 6200 | 0.9 | 4.5 | ||||
| 800 | 980 | 7500 | 0.8 | |||||
| 1000 | 1150 | 10300 | 0.7 | |||||
| 1250 | 1360 | 12000 | 0.6 | |||||
| 1600 | 1640 | 14500 | 0.5 | |||||
Функции
Компактный дизайн: небольшая занимаемая площадь,-экономия места
Сборная конструкция: заводская-сборка, упрощающая установку-на месте.
Модульная структура: облегчает будущее расширение и обслуживание.
Превосходная безопасность: полностью закрытая конструкция с высокой степенью защиты.
Приложение
Компактная подстанция 11 кВ предназначена для следующих областей:
1. Городские распределительные сети - электроснабжение жилых домов, коммерческих комплексов
2. Промышленный сектор - заводской цех, электроснабжение, электроснабжение горнодобывающей промышленности/нефтепромыслов.
3. Инфраструктурные проекты - железнодорожный транспорт, больницы, центры обработки данных
4. Новая энергетическая зона -, подключение к фотоэлектрической/ветровой электросети, зарядные станции.
5. Особые сценарии - временное электроснабжение, модернизация сельской сети
Пряди и тестирование
1. Измерение коэффициента напряжения и проверка метки группы соединений.
2. Сопротивление постоянному току
3. Сопротивление изоляции
4. Изолирующее масло и испытание на герметичность
Часто задаваемые вопросы
Вопрос: Могу ли я посетить вашу фабрику?
Ответ: Конечно, мы тепло приветствуем вас посетить Цзянсу First Power. Пожалуйста, попробуйте сначала связаться с нашим торговым представителем по электронной почте. Мы подберем наиболее разумный план вашего маршрута.
Вопрос: Каковы ваши основные продукты?
О: Мы имеем большой опыт в проектировании и производстве масляных трансформаторов, трансформаторов на опорах, трансформаторов на площадках, трансформаторов сухого типа и компактных подстанций.
Вопрос: Каких стандартов вы придерживаетесь при производстве?
О: Наша техническая команда успешно реализовала множество зарубежных проектов. Мы придерживаемся основных международных стандартов, включая, помимо прочего, ANSI/IEEE, CSA, AS/NZS, ГОСТ.
Вопрос: Каков срок гарантии качества, которую вы предлагаете?
О: 12 месяцев со дня ввода трансформаторов в эксплуатацию.
